Подогреватель углекислого газа ПУ-2 предназначен для подогрева углекислого газа, поступающего в регулятор расхода, в составе автоматов и полуавтоматов дуговой сварки, а также для подогрева воздуха и других газов (инертные газы) в установках, не требующих точного поддержания температуры газов (защита от перемерзания оборудования).
Подогреватель осуществляет стабилизацию температуры характерной точки своего корпуса. Нагревательный элемент и датчик температуры изолированы от воздействия газа и высокого давления. Подогреватель применяется совместно с любым регулятором давления или расхода газа независимо от его конструкции и предприятия производителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Пропускная способность не менее, дм3/мин (л/мин) 50
Наибольшее давление газа, МПа (кгс/см2) 20(200)
Температура нагрева корпуса, °С не более 70±5
Время выхода в установившийся режим, мин, не более 10
Напряжение электропитания,В @ 36
Потребляемая мощность, Вт, не более 150
Присоединительные размеры входа и выхода, резьба G3/4
Длина кабеля, м, не менее 2
Вес подогревателя, кг, не более 0,7
Габаритные размеры, мм, не более, 100´90´45
Вывод кабеля неразъемный
Подогреватель присоединяется к источнику питания газом (баллону) гайкой 3 с резьбой G3/4. Газ через входной штуцер 2 поступает в корпус подогревателя 1, происходит нагрев газа о т нагретого корпуса подогревателя, затем газ поступает к редуктору.. Подключение подогревателя к питающей сети переменного или постоянного тока напряжением 36B осуществляется проводом 8. Корпус подогревателя нагревается двумя нагревательными элементами 6 до температуры (70±5)°С, которая поддерживается автоматически датчиком 5.
При изменении расхода газа изменяется только время включенного состояния подогревателя
Подробнее: https://income.satu.kz/p4493469-podogrevatel-protochnyj-so2.html

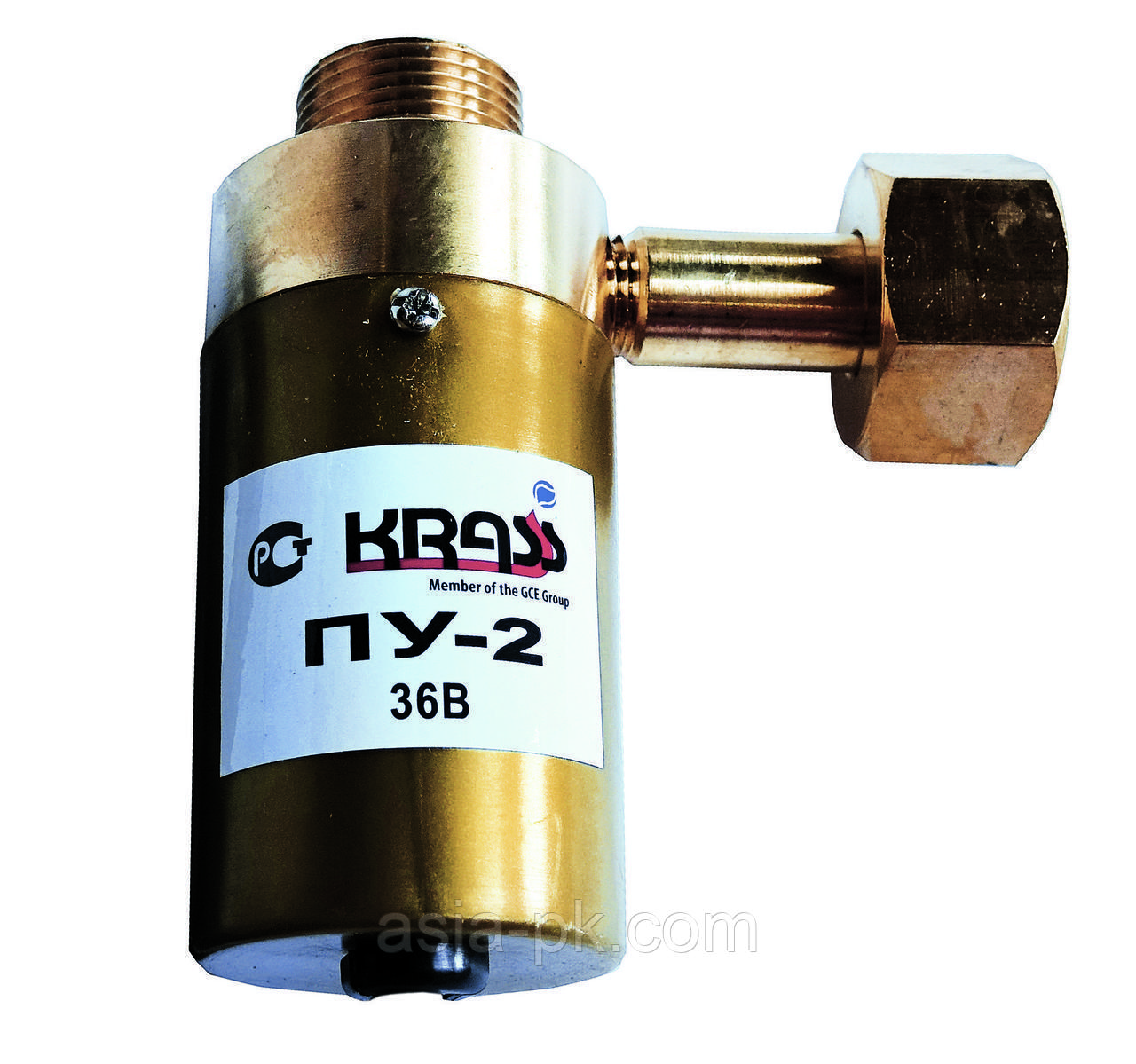

Подогреватель ПУ-2
